锚机各部件名称

发布时间:2022-04-11人气:2354

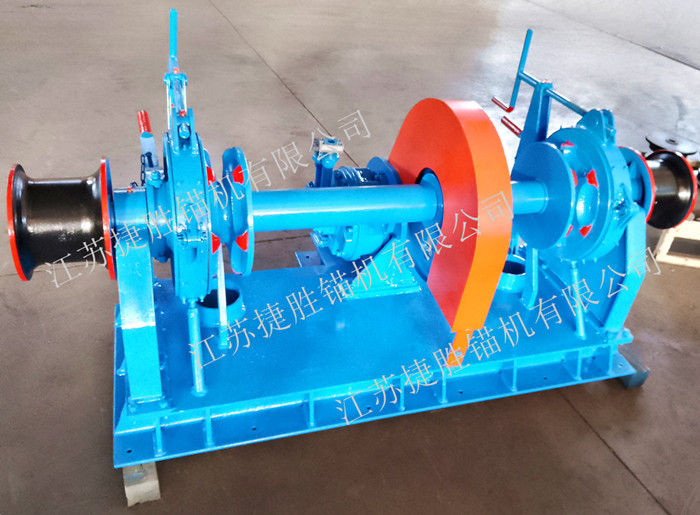

锚机各部件名称


   据专业的锚机制造公司江苏捷胜4月11日电:锚机各部件的名称由由基座、支架、锚链轮、刹车、链轮、变速箱、电控系统(手动起锚机除外)等组成。锚机由五齿锚链轮和六齿锚链轮。锚链轮是起锚机械的主要部件,其制造质量,直接影响起锚,抛锚的效能,对保证船舶安全航行至关重要。锚机安装应保证锚链引出时三眼(锚链筒、制链器、和链轮)成一线。锚链轮与锚链的啮合部位—链环承窝,由承窝底面与轮齿侧面组合而成,要承受来自各个方向的扭距、牵引和冲击,因此内部质量要求非常严格。的额定拉力应不小于41.68d2N(4.25d2kgf),当d<25mm时额定拉力应不小于36.8d2N(3.75d2dgf),d为链径,单位为毫米。在使用额定拉力时的绞锚平均速度应不小于9m/min。
   锚机电动机具有低噪音和低振动通过优化规划和流程改进,船用电机的噪声和振动已大大降低,达到国际先进水平。电机的标准计划保护等级为IP55,可以根据客户要求提供更高的保护等级。机规划考虑了不同区域的电压变化,因此电机可以适应多个区域并确保用户使用功能。提高绝缘水平选用F级绝缘结构,可以有效提高电动机的使用寿命,提高电动机的可靠性。在额定拉力和额定速度下,应能连续工作30min,并应能在不小于1.5倍额定拉力的过载拉力作用下连续工作2min;此外锚机还应设有过载保护装置,过载时能转到中速运转。锚机链轮铸件产品属于船用类,是壁薄高强度铸件,结构相对复杂,形状特殊,壁厚不均,基本呈流线型,法兰内侧极易张口变形,凹槽内易出现裂纹和粘砂现象。
   锚机链轮铸件的结构特点和质量要求,兼顾到生产操作及经济性等因素综合分析,采用一箱一件,水平分型,水平浇注的工艺。法兰端面作为分型面,采用实样吊胎的造型方案,确保尺寸精度的稳定控制。采用树脂自硬砂,面砂用石英砂,圆角处用铬铁矿砂厚 50 mm~80 mm,下部厚大处捂铬铁矿砂 80 mm ~100 mm,满足凝固要求,防止热节处收缩时开裂。上的刹车装置应工作可靠,能制动锚链断裂负荷45%的拉力(当自由抛锚速度达5~7.5m/s时,仍能有郊刹住正在下滑的锚链);锚机的链轮与载荷轴之间应设有离合器;刹车与离合器应操纵方便可靠;锚机运转时应能顺倒转动并且要求平稳和迅速。
